Este estanque hidroneumático es de gran simplicidad y originalidad, lo que lo hace destacar sobre otros estanques hidroneumáticos en el mercado

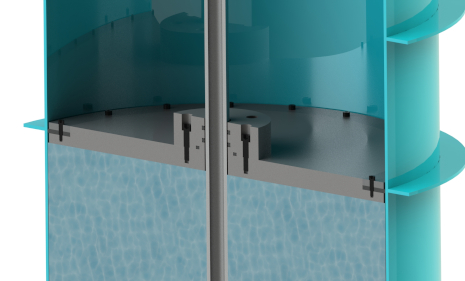

El HYDROPLATE® consiste en un estanque que posee un disco o émbolo interno que puede deslizarse libremente por un eje central vertical y cuya función es separar el gas del fluido con la finalidad última que la disolución del gas en contacto con el agua sea mínima y, por lo tanto, muy lenta.
Es esta particularidad lo que hace la gran diferencia con los estanques hidroneumáticos con compresor y sondas detectoras de nivel de agua puesto que el HYDROPLATE®, por el hecho de tener una zona de contacto gas/fluido muy pequeña (en el perímetro del disco deslizante) tiene una pérdida lenta del gas por disolución en el fluido y por eso no requiere de compresor, sondas detectoras de nivel ni PLC, sino solamente de un compresor portátil de aire o balones de nitrógeno a ser utilizados en períodos de tiempo espaciados en varios meses.
Un visor, exterior al estanque metálico, indica el nivel en que se encuentra el disco que separa el gas del agua. Dos marcas muy visibles en el visor indican el nivel en el cual se debe reponer el aire o nitrógeno y el nivel en que se debe detener esta reposición. Esta operación dura sólo algunos pocos minutos.

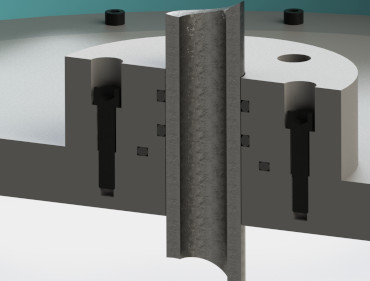

El disco deslizante posee, además, un disco o membrana flexible de diámetro un poco mayor que el disco principal que minimiza, aún más, el área de contacto entre gas y agua.
El HYDROPLATE® desempeña la misma función que los estanques hidroneumáticos convencionales con compresor o membrana, pero no utiliza esos elementos debido a su simplicidad, sin necesidad de instalaciones eléctricas para el aire comprimido, PLC, sondas o membranas que estas últimas deban ser sustituidas con frecuencia.
Verificación del funcionamiento y precisión de nuestros cálculos de golpe de ariete
Cómo verificar el comportamiento del estanque HYDROPLATE® de forma rápida y simple sin tener que abrirlo

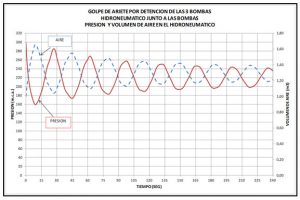

Existen, básicamente, dos formas de verificar el desempeño del estanque HYDROPLATE® en estaciones elevadoras, y en ninguna de ellas es necesario abrir el estanque. La primera de ellas es la más simple, ya que consiste en observar el visor externo donde se encuentra el émbolo o disco deslizante en la condición normal de funcionamiento. El estanque tiene en el manto exterior dos marcas que indican cuándo comenzar a restituir y cuándo parar de hacerlo (sea aire o nitrógeno). Con respecto a la segunda forma de verificar el desempeño del estanque, es necesario recordar que toda vez que es solicitado un presupuesto del estanque, el cliente recibe dos gráficos: Un gráfico con las envolventes de las presiones máximas y mínimas a lo largo del perfil longitudinal de la impulsión (que es la única forma de ver el desempeño de cualquier estanque hidroneumático en toda la tubería) Otro gráfico mostrando la variación de la presión en el estanque HYDROPLATE® en función del tiempo durante un golpe de ariete Siendo así, con este último gráfico y observando el movimiento del disco en el visor externo se podrá ver el desempeño del estanque comparado con los cálculos teóricos. Se recomienda filmar la variación de la aguja del manómetro suministrado con el estanque para graficar los valores medidos, siendo más fácil su comparación con el gráfico de presión suministrado.
Verificación en obra
La comparación entre los cálculos y las variaciones de presión medidas permite comprobar el funcionamiento del estanque. Solicite al equipo los gráficos y registros correspondientes a su proyecto.
